一、  主要性能与结构:

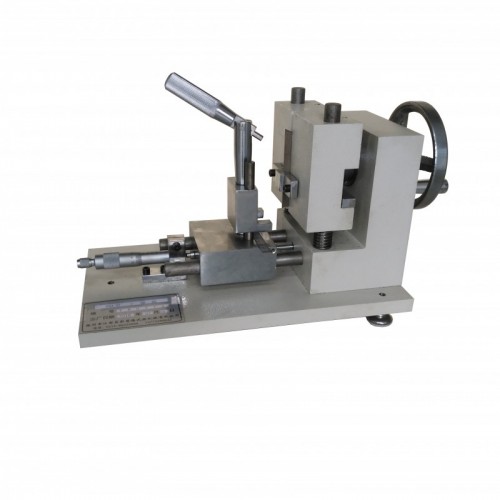

本机用于加工塑料、有机玻璃等非金属材料冲击时所需用的标准切口样条。主要结构见图1。
二、  技术参数:
   1、电源电压:220V
2、铣切口刀具长度: 50mm
3、铣缺口铣刀往返速度:60次/min
   4、电机功率:60W
   5、外形尺寸:480 mm ×440 mm×480mm(长×宽×高)
三、  操作方法
1、    把电源联接线分别插入仪器及电源插座。
2、    打开仪器电源。
3、    试样的安装及加工方法(见图1)
3.1  将加工或压铸成型,截面为矩形的样条(图1-2)放在试样支块(图1-1)下,拧紧压紧手轮(图1-5)。当试样厚度小于8毫米时可放置2~3层。
3.2 调节进给手轮(图1-6),使切削刀具与矩形样条接触,按下“铣缺启动”按钮,逆时针旋转进给手轮(进给手轮刻度每格0.01毫米)直至到达需要的进给深度。
3.3  试样达到加工所需深度后,再顺时针旋转手轮,使试样退出。按下“铣缺停止” 按钮。
3.4  取下制作完成的试样,一个试样加工完成。若需要继续
加工试样,可按上述方法进行操作。
4、刀具(图1-3)的更换方法
将刀具右侧的两个紧固螺钉(图1-4)用随机附带的内六角扳手松开,取出刀具,安装所需要的刀具,将两个紧固螺钉紧固。
一、  操作注意事项:
(1)使用前请仔细阅读使用说明书。
(2)使用完毕后,要及时清理碎屑。
(3)在长时间不使用时应将压紧手轮和进给手轮松开,以避免长时间挤压弹簧,疲劳失效。
(4)在不使用机器时,关闭开关,并切断电源。

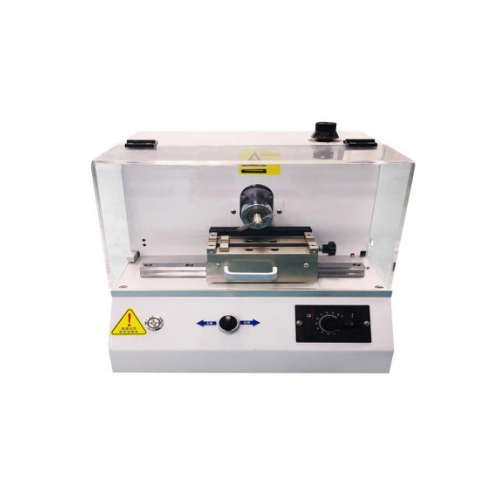

QTM1000自动缺口制样机

序号

名称

单位

1

主机

1台

2

内六角扳手

1个

3

加工缺口刀具

3把(一把在主机上)

4

电源联接线

1条

5

使用说明书

1份

6

合格证

1份

7

装箱单

1份

装箱单
